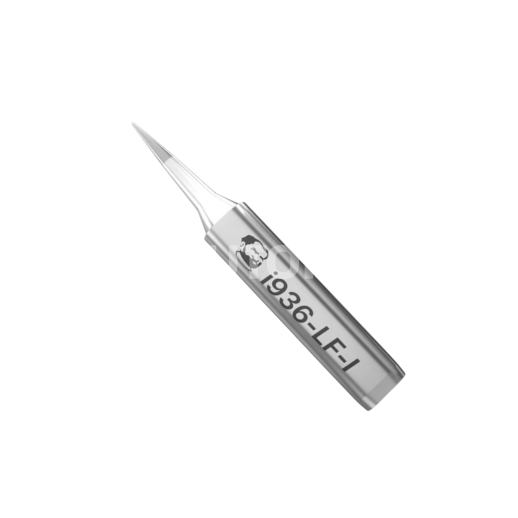

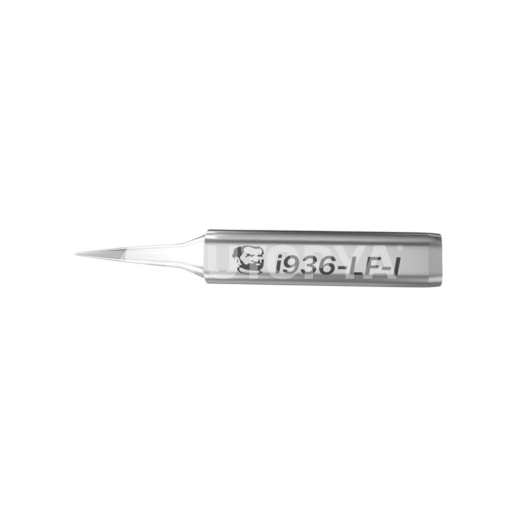

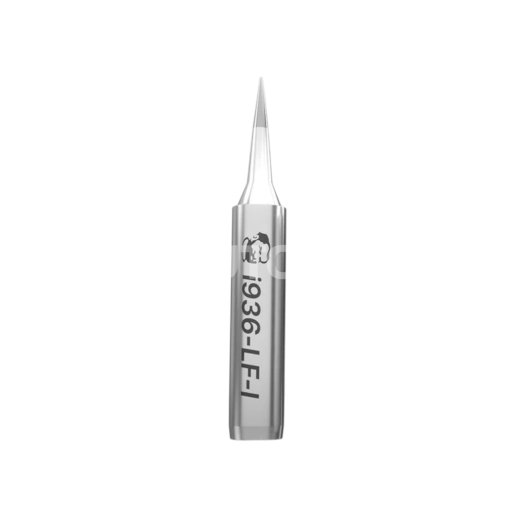

Panne de Soudure de Précision MECHANIC I936-IF-I (Pointe Droite)

Description

La panne MECHANIC I936-IF-I appartient à la série "IF" (Industrial Fine), une gamme d'outillage de soudage optimisée pour la réparation électronique de haute précision. Ce modèle se caractérise par une pointe droite extrêmement effilée, semblable à une aiguille, indispensable pour les techniciens intervenant sur des cartes mères de smartphones à haute densité. Sa géométrie permet une application thermique localisée sur des composants SMD de taille 0201 ou 01005, limitant ainsi les risques de ponts d'étain accidentels sur les composants limitrophes.

D'un point de vue technique, la série IF bénéficie d'un processus de fabrication rigoureux. Le corps de la panne est constitué de cuivre pur sans oxygène, sélectionné pour sa conductivité thermique supérieure, protégé par un revêtement multicouche haute densité. Ce placage spécifique assure une protection accrue contre l'érosion chimique provoquée par les flux de soudure modernes et prévient la "pétrification" (oxydation noire) de la pointe. La finition de l'extrémité est polie mécaniquement pour garantir une mouillabilité immédiate et une rétention optimale de l'alliage de soudure.

Conçue pour être montée sur les fers de type 936, cette panne est particulièrement efficace pour les opérations de "Jumpering" (pontage de pistes) et la réfection de connecteurs FPC. Sa rigidité axiale permet au technicien d'exercer une pression légère et précise, nécessaire lors du grattage délicat du vernis époxy sur les pistes internes du PCB sans endommager les couches inférieures.

Caractéristiques techniques

• Référence constructeur : I936-IF-I (Série Industrial Fine)
• Technologie / Matériau : Cuivre OFC avec revêtement multicouche Premium
• Type de pointe : Droite ultra-fine (Type I)
• Diamètre de pointe : 0.1mm - 0.15mm
• Compatibilité : Stations de soudure standard 936 / 937 / 969 / 900M
• Dimensions : Diamètre intérieur 4.0mm / Extérieur 6.0mm
• Traitement : Lead-free (Sans plomb) et ESD Safe
• Usage : Micro-soudure, reconstruction de pistes, pose de composants CMS

Conseil d'Atelier & Usage

La série IF-I est extrêmement fine ; la pointe est donc fragile face aux chocs mécaniques. Pour éviter que l'extrémité ne se plie, n'utilisez jamais cette panne comme un outil de levier. En raison de sa faible masse thermique en bout de pointe, une température de station réglée entre 350°C et 375°C est recommandée pour compenser la dissipation rapide lors du contact avec la soudure sans plomb. Pour l'entretien, utilisez un réactivateur de panne (Tip Refresher) dès que la pointe ne retient plus l'étain, et évitez de laisser le fer allumé à haute température sans utilisation prolongée.
